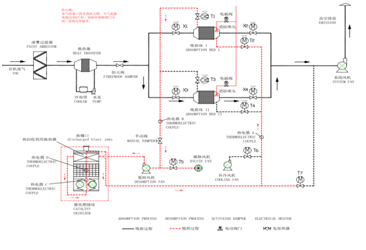

工艺流程说明：

   废气含有颗粒状喷雾和蒸发出来的气态有机溶剂污染物，为避免颗粒状漆雾影响后续的活性炭吸附过程，尾气先进入干式预过滤处理装置，将尾气中的颗粒状污染物截留下来，再进入活性炭吸附床进行吸附处理，废气中的气态有机污染物被吸附在活性炭表面，而干净的气流沿管道高空排放。经过一段时间的吸附，活性炭对污染物吸附达到一定的程度后，启动系统的活性炭脱附再生过程，将原来吸附在活性炭里的有机废气脱附出来，通过催化燃烧将气态有机污染物转化成二氧化碳和水蒸汽，经处理后的气流高空达标排放

  工作原理

  （1）漆雾粒子的处理：

  为了避免废气中的漆雾颗粒物对活性炭的影响，在活性炭吸附床前再设置漆雾过滤器，其采用净化效率高、无二次污染的玻璃纤维阻燃过滤材料净化漆雾，这种干式漆雾过滤材料是专门开发出来的适用漆雾净化特点的材料，由多层玻璃纤维复合而成，密度随着厚度逐渐增大，最后几层浸用树脂材质，起支撑作用。过滤时多层纤维对漆雾粒子起拦截、碰撞、扩散、吸收等作用，废气通过时将漆雾粒子容纳在材料中。这种干式漆雾过滤材料比水帘机净化漆雾能力高，而且省电、无需用水，运行费用低，使用方便。我公司采用美国进口的专用漆雾过滤材料，具有净化效率高、漆雾容量（8kg-12Kg/m2）、阻燃、过滤阻力低、使用寿命长、维护简单、无二次污染等特点，吸满漆雾的材料简单清理后(拍打或吸尘)即可以多次回用，玻璃纤维过滤材料后再加一层高效过滤棉，提高过滤效率。

  （2）有机废气吸附净化原理

  待处理的有机废气由风管引出后进入干式过滤器将颗粒物尘杂去除后进入活性炭吸附床，根据风量的大小确定吸附床数量（可为一吸一脱或多吸一脱），可通过阀门来切换，使气体进入不同的吸附床，该吸附床是交替工作的，气体进入吸附床后，气体中的有机物质被活性炭吸附而着附在活性炭的表面，从而使气体得以净化，净化后的气体再通过风机排向大气。

  （3）活性炭再生装置原理

  通过控制脱附过程流量可将有机废气浓度浓缩10-20倍，脱附气流经催化床内设的电加热装置加热至300℃左右，在催化剂作用下起燃，催化燃烧过程净化效率可达97%以上，燃烧后生成CO2和H2O并释放出大量热量，该热量通过催化燃烧床内的热交换器一部分再用来加热脱附出的高浓度废气，另外一部分加热室外来的空气做活性碳脱附气体使用，一般达到脱附～催化燃烧自平衡过程须启动电加热器1小时左右。达到热平衡后可关闭电加热装置，这样的再生处理系统靠废气中的有机溶剂做燃料，在无须外加能源基础上使再生

过程达到自平衡循环，极大地减少能耗，并且无二次污染的产生，整套吸附和催化燃烧过程由PLC实现自动控制。

  特点

  运行稳定：

  本案工艺技术先进，设施运行稳定，故障率低，维护保养简便，运行费用低。吸附床具有炭层多，分布均匀、稳定、气流压降小，吸附性能好的优异性能。

  热效率高：

  脱附—催化燃烧系统结构精巧，热风复式循环蓄热系统，热效率高，能量损失少，实现了脱附吸热与燃烧放热的热平衡，即燃烧过程不耗用外加电能，能耗特别低。

  智能化控制：

  自动化水平高，设备配有PLC/人机界面+智能手机APP远程控制系统，可在人机界面或者手机上设定运行参数，实现手机远程智能控制，可在手机上设定运行参数和查看设备运行状态。

  投入低：

  单套设施处理风量大，大大降低了设施的投资成本、运行费用和占地面积。

  适应性强：

  所有设备均为按户外型要求进行设计、制作，防风、防雨、防冻。

  一体化、模块化设计、制造，具有占地紧凑、外观美观、安装方便的特点。

  处理高效：

  催化燃烧效率高、净化彻底。采用新型蜂窝载体+贵金属催化剂，使起燃温度低、燃烧彻底、安全无焰燃烧，产物无毒、无害；催化剂使用寿命长，废弃物可回收利用。

  安全：

  注重安全使用性能，在设计中采取多重安全设施，杜绝发生安全事故；加热器采用电加热管，安全、高效

  四．应用范围：

 吸附-脱附-催化燃烧有机废气净化装置适用于净化处理常温、大风量、中、低浓度的有机废气，可处理的有机溶剂包括苯类、酮类、脂类、醇类、醛类、醚类、烷类和其混合类。该装置可广泛应用于汽车、造船、摩托车、自行车、家用电器、钢琴、集装箱生产厂的喷漆、涂装车间的有机废气净化，也可与制鞋粘胶、印铁制罐、化工塑料、印刷油墨、电缆、漆包线等流水线配套使用。
